“飛翔于水面上的建筑”——江陰星河國際城市體驗中心
近日，江陰星河國際城市體驗中心項目，在經過4個月的緊張施工后順利落成。
建筑概況
本項目總建筑面積約3700㎡，暫借公共綠地用作售樓處，后期作為公園內的構筑物保留，成為公園的一部分。

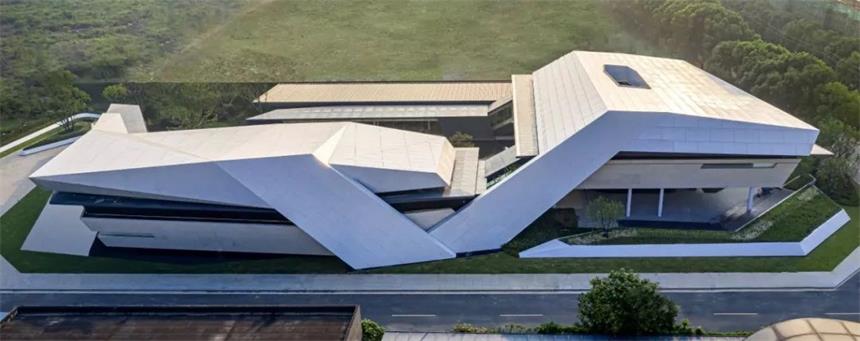

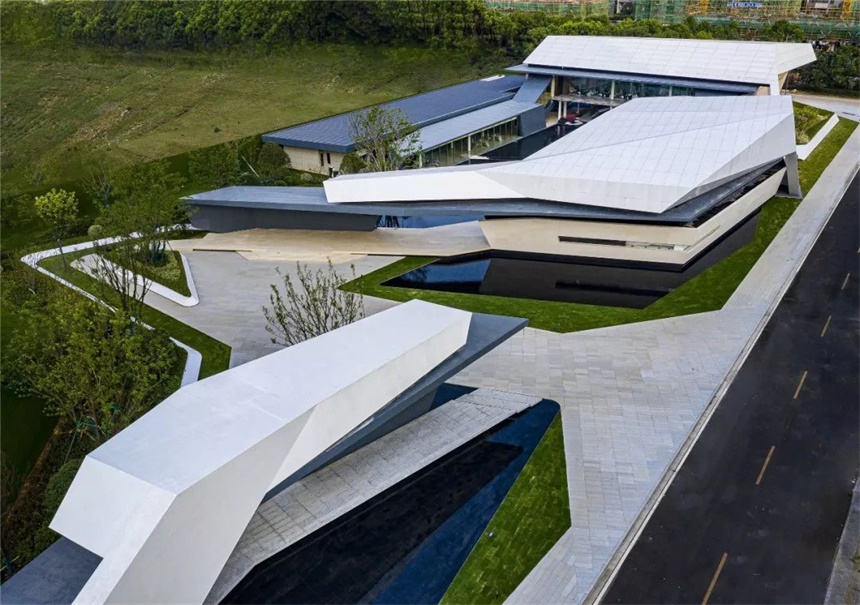

▼俯視圖
建筑群可分為接待區、展示區以及包括連廊在內的附屬建筑等幾個部分。主要建（構）筑物包括：
1. 洽談區建筑物：為兩層建筑物，底層架空，二層主要用于商務洽談，中部為一大小約5mx13m的天井，通過天井內蜿蜒的坡道，可從下沉式庭院的水池平臺直達二層建筑功能區域。
2. 影音區建筑物：為單層建筑物，主要包括辦公、影音展示、區域地圖展示及佛室等功能區域。

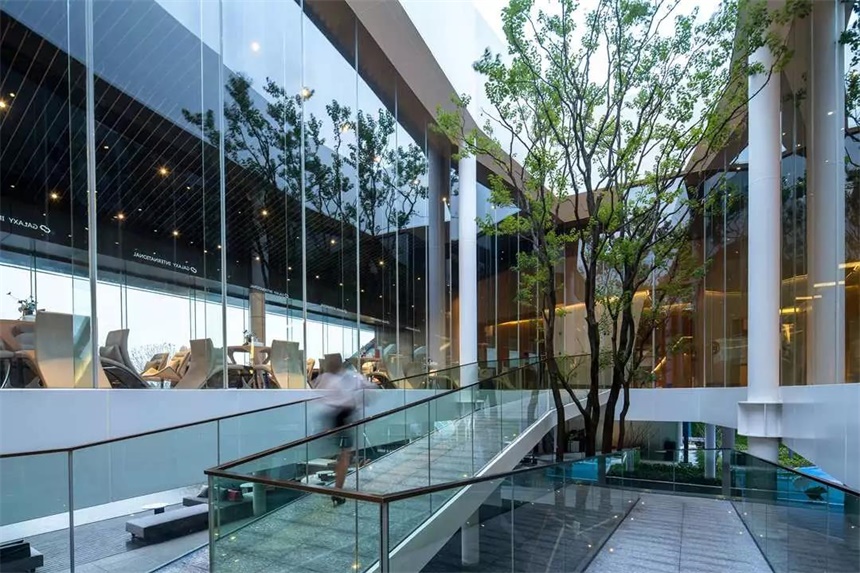

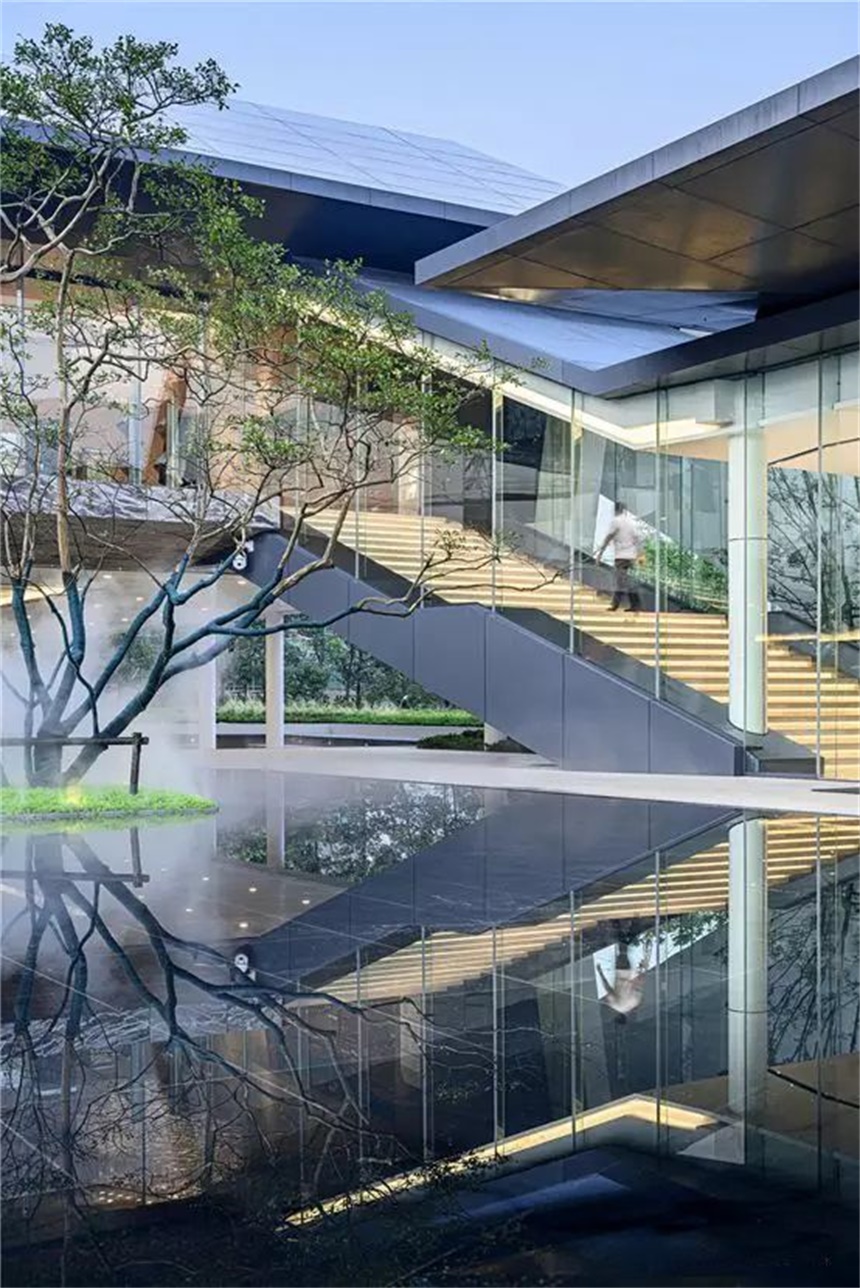

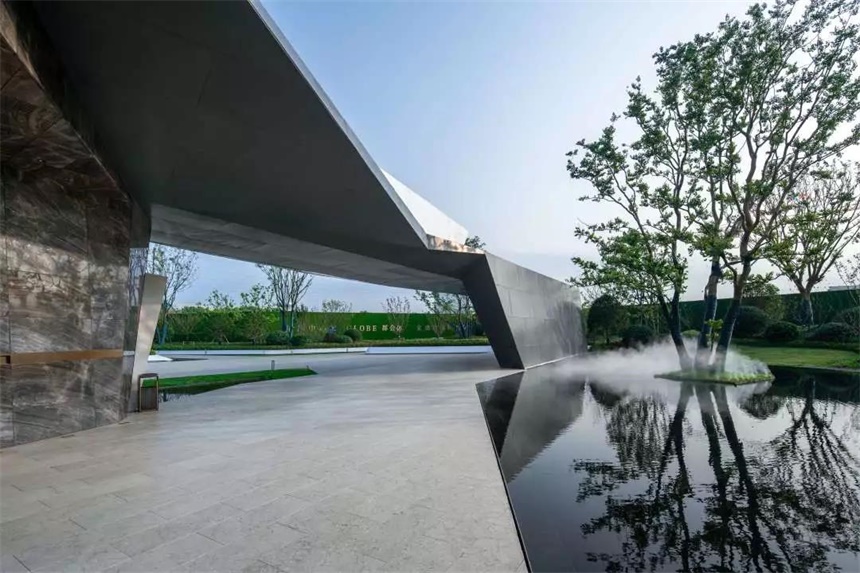

▼洽談區內景
3. 工法區：為單層玻璃幕墻圍護的建筑物，主要用于該項目工程做法樣板的展示。
4. 廊道構筑物：包括崗亭建筑和“小翅膀”連廊建筑。

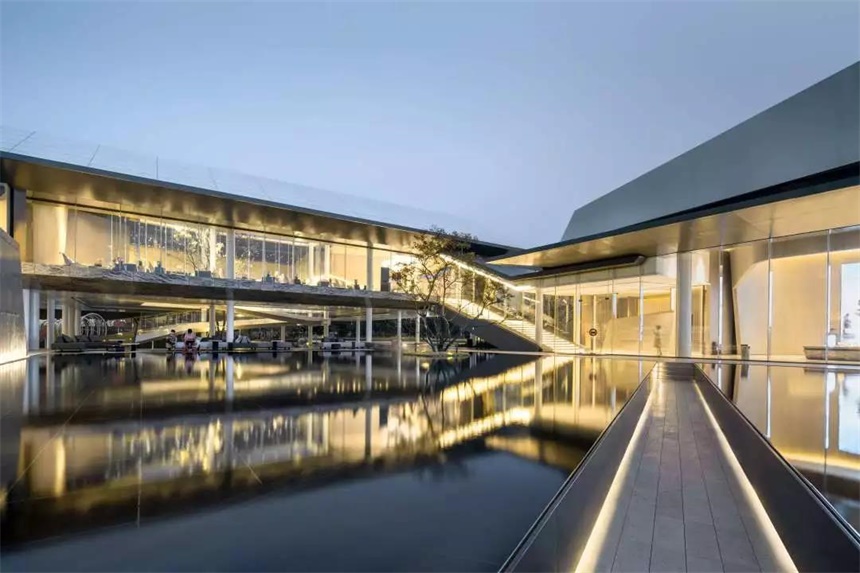

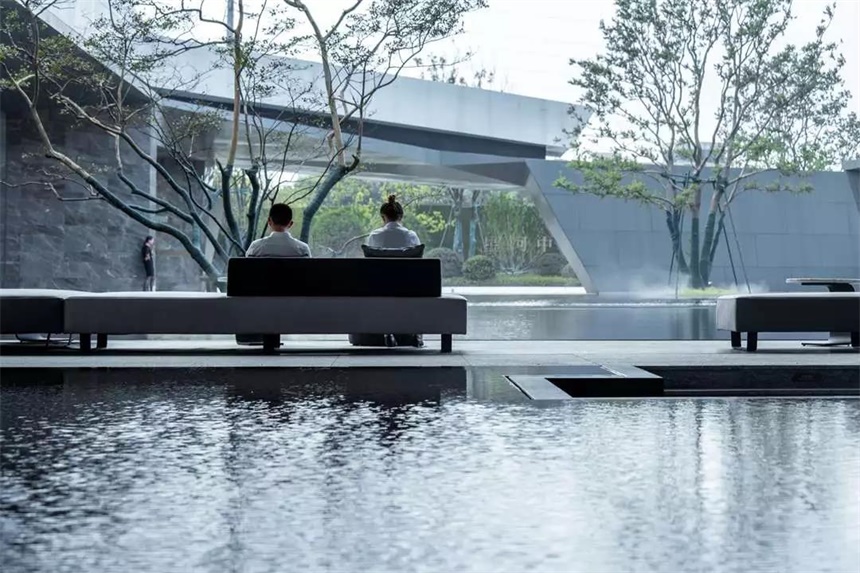

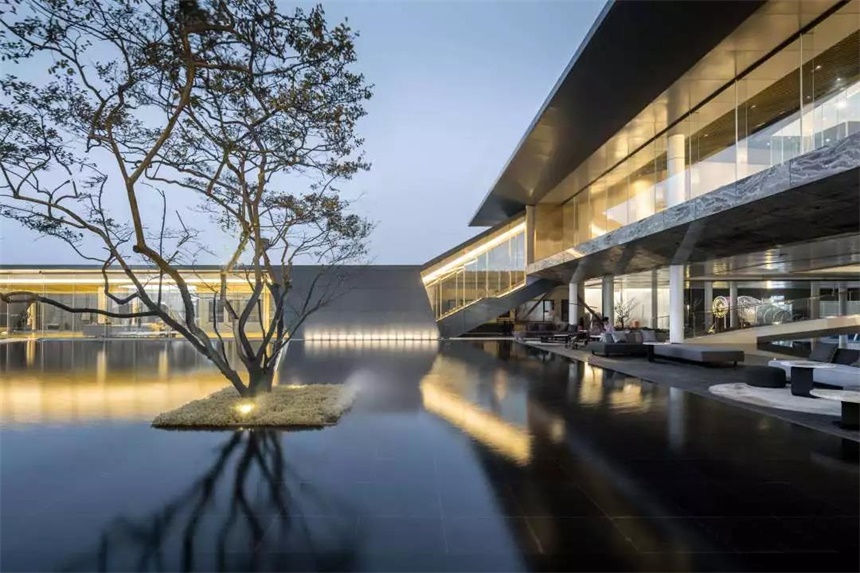

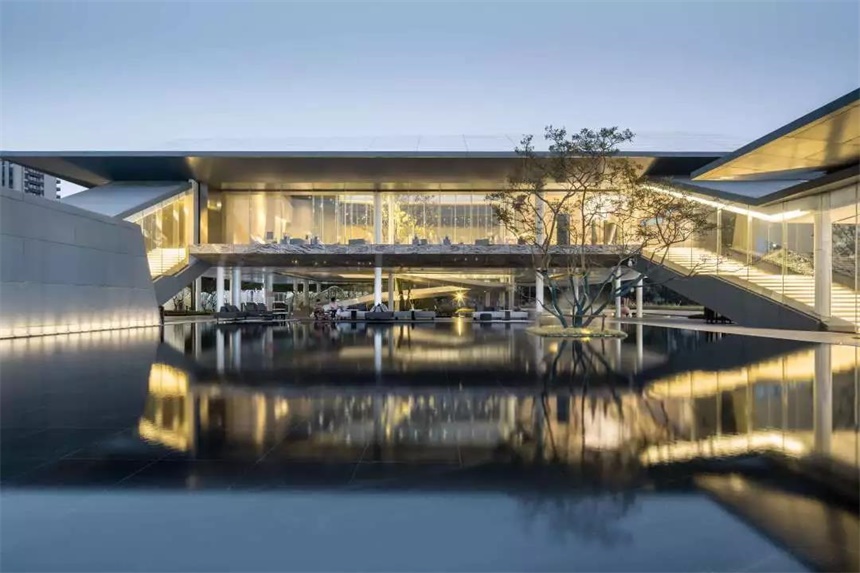

▼水池區實景
以一個由各單體建筑圍合的水池為核心，各體量造型生動，共同營造出一種連續的動感。
結構特點
結構主體為鋼結構，為了配合建筑造型的要求，采用了大量的異形結構。同時，為了保證建筑外部的整潔美觀，大部分結構構件采用了隱藏的方式進行處理。

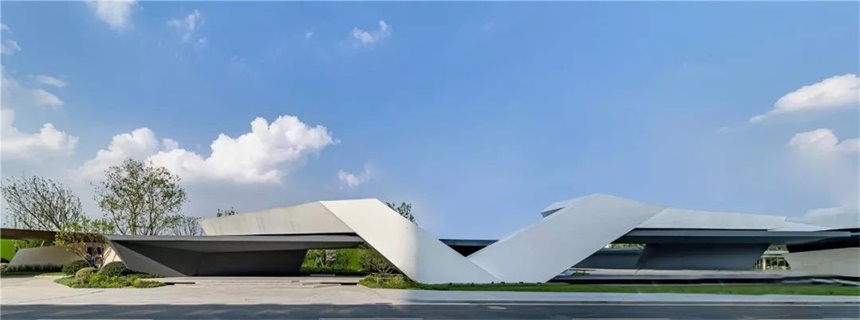

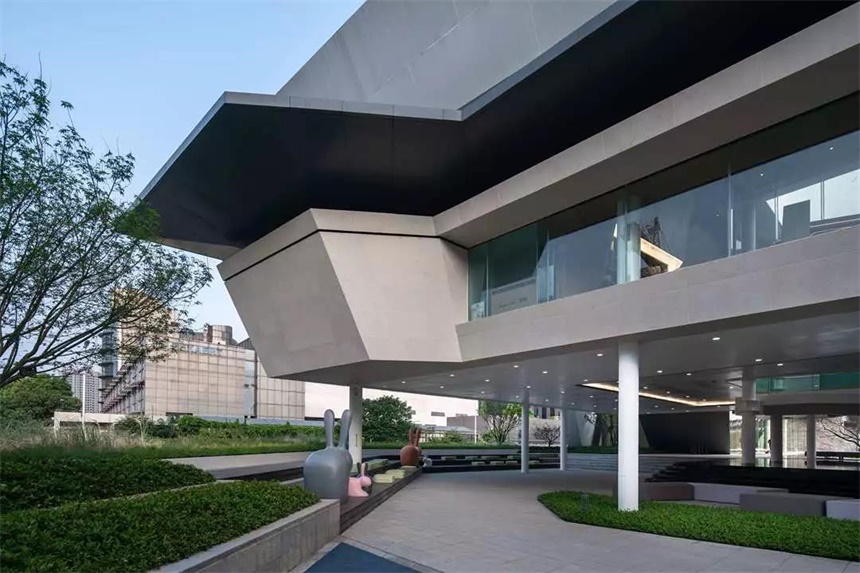

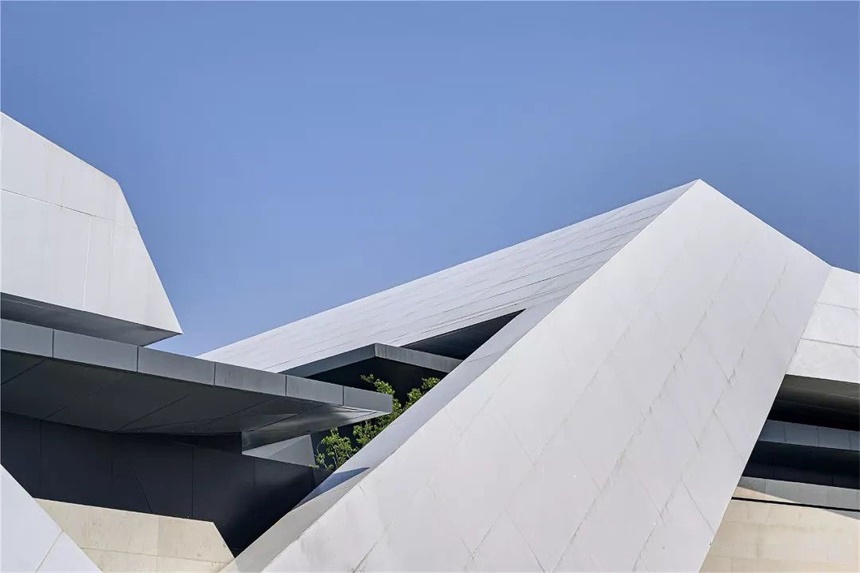

▼正視圖
主體建筑的底層架空，由纖細的鋼管柱支撐；在一些區域，柱子落入水中；另有多處部位采用了懸挑結構。這些做法極大地消除了結構本身的實體感和重量感，表現出了輕盈的漂浮感。

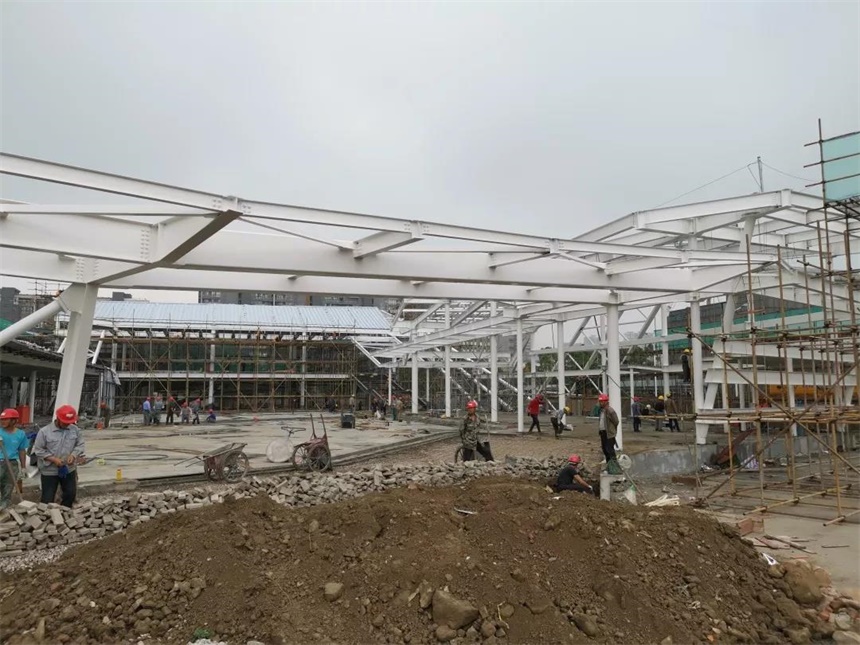

▼ 底層架空結構
設計難點
異形結構 由于結構形體非常不規則，且交接關系復雜。因此通過在sketchup中將結構也進行建模，來考察結構構件與建筑形式的關聯，并在此基礎上進行結構建模。

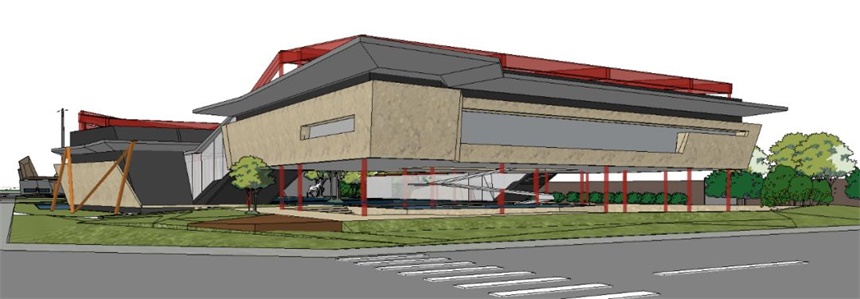

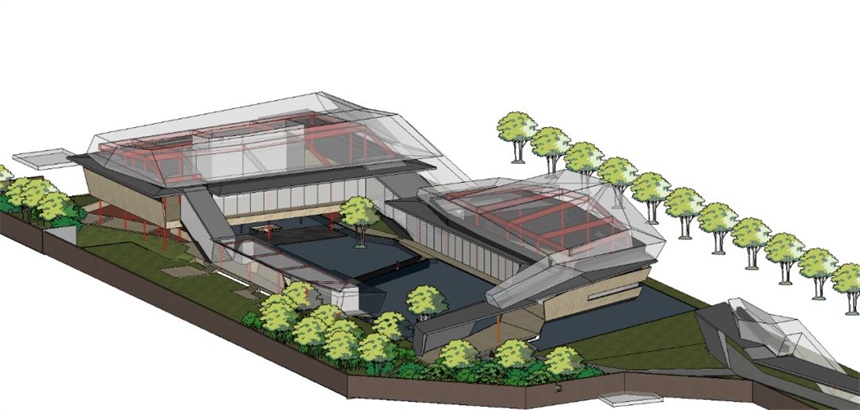

▼異形結構設計
懸挑 影音區和洽談區兩幢建筑物在屋頂與樓層之間的部位均設置了外挑檐，最大懸挑距離達到了4m，而在纖細的立柱上純粹靠梁外挑顯然是不太現實的。
設計人員通過在挑梁中部與柱頂之間設置一道拉桿，巧妙地將懸臂梁變成了外伸梁，在立柱尺寸不增大的前提下，梁截面的高度減少為僅約1/4，成功實現了建筑師希望的屋頂造型與挑檐脫離的效果。
▼內部懸挑
空間網架拱 為使建筑物表現輕盈，對落地的鋼柱位置進行了細致的研究和比選。特別是在小翅膀區域，由于其厚度只能設置平面桁架，而22m以外的廊道端部只能設置兩根立柱作為支點，且該區域除了翅膀本身的荷載外，還要承受廊道屋面及其吊頂?shù)暮奢d，常規的梁柱布置及懸挑等方式根本無法實現。

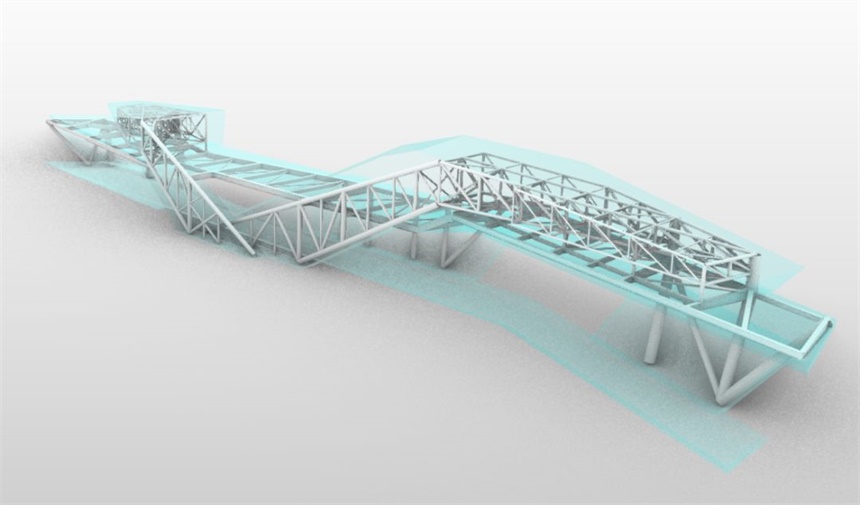

▼ “小翅膀”結構模型
事務所的工程師們集思廣益，提出了空間網架拱的概念：即翅膀的平面桁架作為拱的一個落地支座，廊道端部的兩根立柱作為拱的另一支座，組成一個空間拱形結構，其下方廊道屋面的結構則通過在網架節點處設置吊桿來實現。
▼ “小翅膀”實景
相應地，根據結構概念確定傳力途徑，從而大致確定了網架拱構件布置。
Ameba優化結構 設計人員還運用公司自主研發的拓撲優化軟件Ameba，來尋找合理的結構傳力途徑。

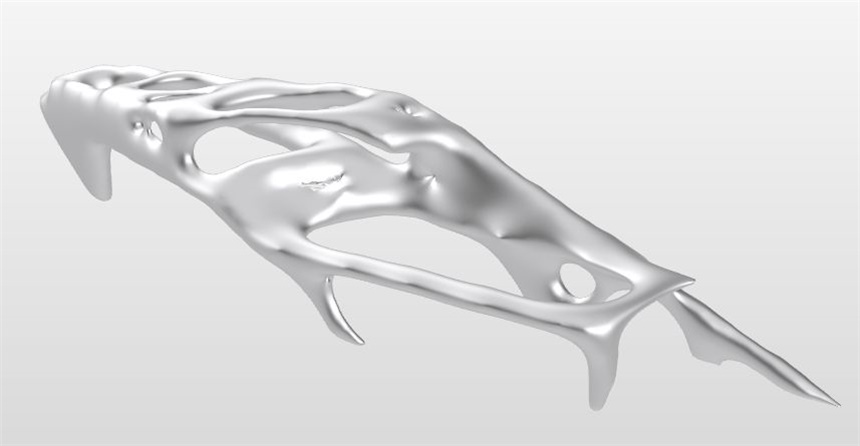

▼ Ameba生成的模型
結果表明，軟件自動生成的結構形式與工程師們根據結構概念設計所得的結構形式基本一致，即空間拱的形式。
最終通過該特殊的結構形式，在滿足建筑效果的同時，實現了結構安全節約的目標。
斜柱與挑檐 連廊區的單柱外挑廊道類似于常規的公交站臺雨棚結構，但其最大外挑距離達到了5m，且建筑師希望立柱做成傾斜的造型。
▼中庭挑檐效果
按照常規的設計思路，斜柱結構存在很多弊端，但設計人員通過計算發現，恒載作用下這種單柱懸挑的廊道其基底處的彎矩很大，若要控制基底的零應力區，所需的基礎尺寸太大，很不合理。

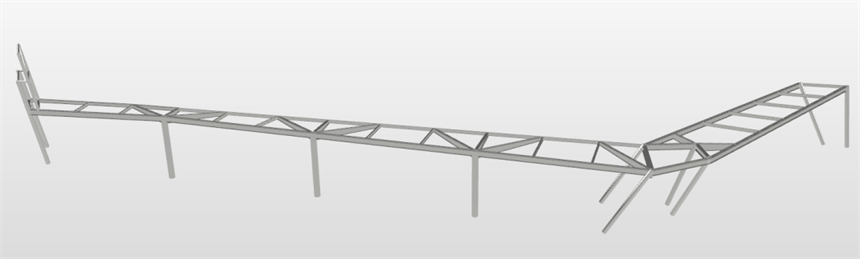

▼ 崗亭外挑廊的結構模型
采用斜柱，考慮屋面水平撐傳遞水平力；通過整體考慮來調整不同立柱的傾斜角度，能夠實現在恒載作用下柱底彎矩接近于零。
▼斜柱現狀
通過這種做法解決了零應力區問題后，便可將獨立基礎的尺寸大幅減小，現場土方的開挖量也相應減少，降低了造價。
施工過程
本項目結構較為復雜，施工難度較高，為了保證施工質量，事務所的工程師們進行了大量的后期工作，包括駐場指導，核對模型，設計變更，現場核驗等等。
為了幫助建筑師順利地實現設計方案，秉持著“至簡至臻”的設計理念，在復雜的異形建筑結構領域持續進行著探索。

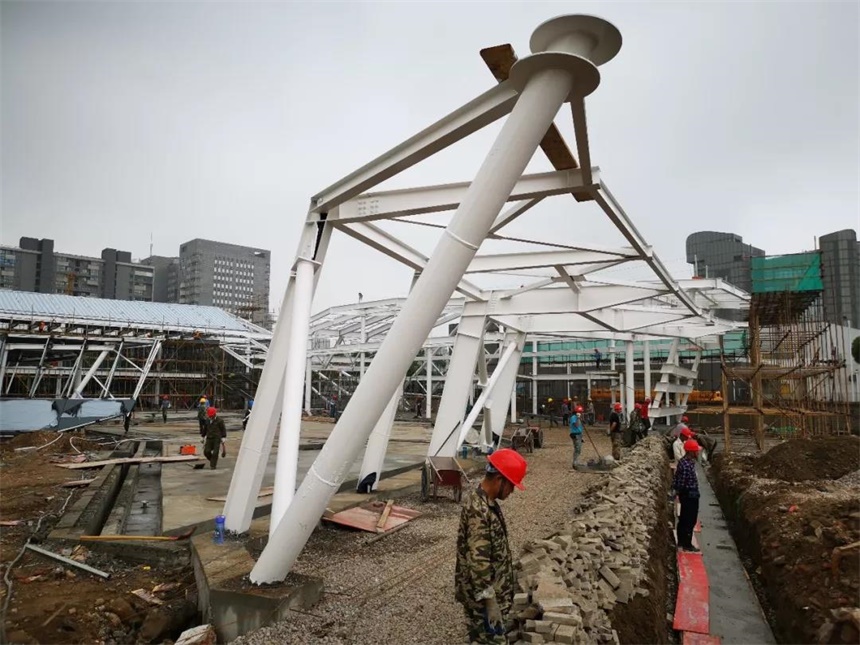

▼ 施工現場指導

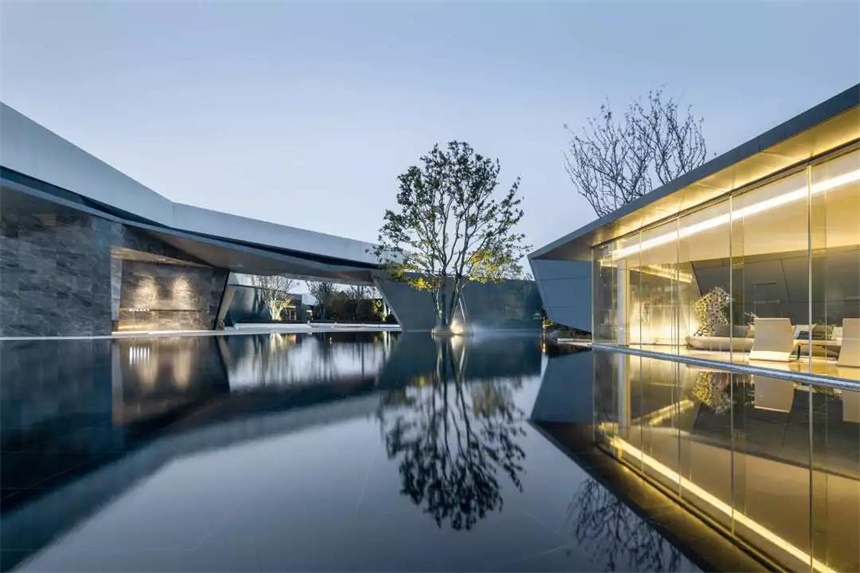

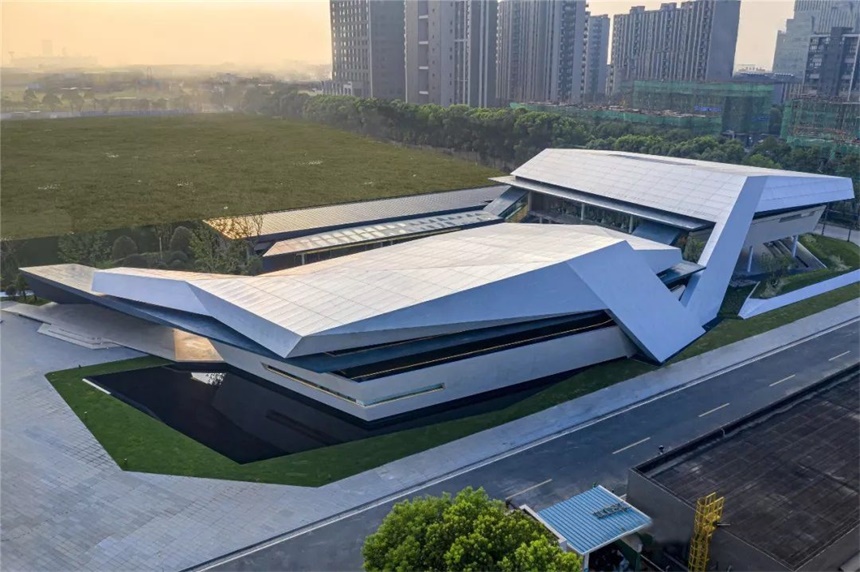

▼ 完成效果
