建筑幕墻埋件分類及設計施工要求

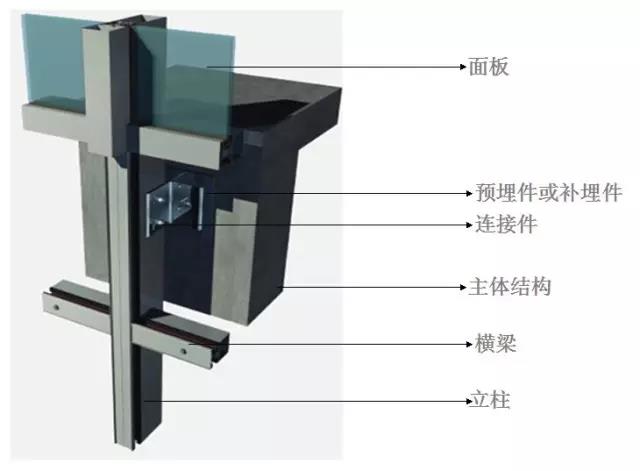

建筑幕墻依據不同的面板材料分為玻璃幕墻、金屬幕墻和石材幕墻三大類,無論哪類幕墻,其承載結構體系與建筑主體結構的連接,通常都是通過預埋件或后加錨固件來實現的。幕墻除了承受自重荷載外,還要承受風力、地震等荷載的影響,因此預埋件與建筑主體結構的連接是否可靠耐久,直接關系到幕墻的結構安全與使用壽命。
埋設件按其形成時序分為預埋件和后置埋件,其中預埋件分為爪式埋件和槽型埋件。
1.1預埋件
預埋件是預先安置(埋藏)在結構內的構件.即在結構澆注時留設在結構中的由鋼板和錨固筋的構件。

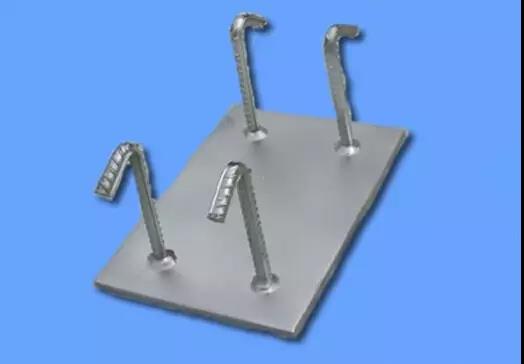

1.1.1 普通爪式埋件
錨筋,錨板通過焊接而成錨筋可制成直形、彎形、彎鉤型。

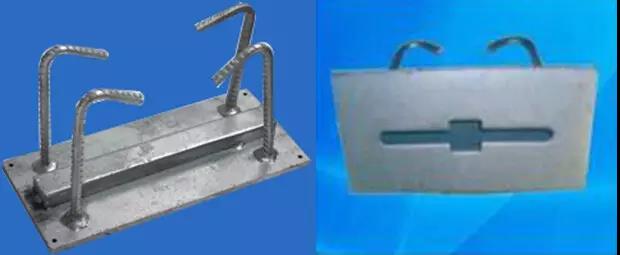

1.1.2 埋板帶預留槽式埋件
此種埋件在普通爪式預埋件基礎上增加了預留槽,連接起來非常方便,及時在埋件位置誤差較大的情況下,也可像普通埋件一樣焊接處理,靈活性較大。

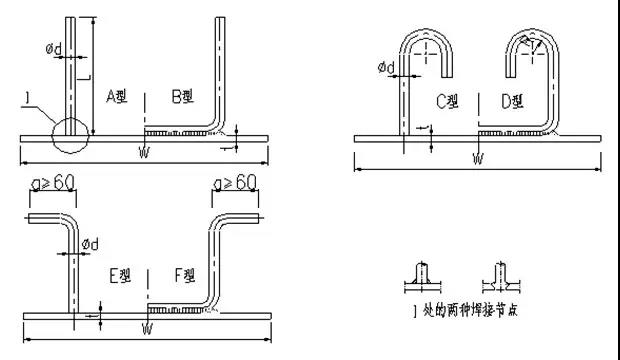

1.1.3 爪形埋件(A~F為幾種常見類型,如圖所示)。
1.1.4 槽型埋件
金屬槽可由鋼板折彎,鑄件,鍛件制成。錨筋與金屬槽可制成一體,或焊接而成。這種形式的預埋件具有體積小施工方便的優點,目前已經國產化,且已形成系列。施工中常用到槽型埋件長度為300mm,錨筋長度為100mm或60mm。
槽型埋件與平板預埋件的優缺點對比
槽型埋件為幕墻施工中常用的一種形式,由于其與平板式預埋件相比有較多的優點,因此槽型預埋件在幕墻工程中的應用逐漸增多。
槽型預埋件與平板預埋件比較的優點:
1、從生產加工角度比較
槽型預埋件加工工藝簡單,質量檢驗方便,一般加工一個槽型預埋件的功效是加工一個平板預埋件功效的3倍。
2、從經濟性角度比較
槽型預埋件價格便宜,節省工程造價。一個槽式埋件的重量約為2公斤左右,外加兩個T型螺栓,一套槽型埋件的價格大概為25元左右。而一個平板埋件的重量大約為6公斤左右,價格約為60元左右,槽型埋件的價格約為平板埋件的一半以上。
3.從施工的難易角度比較
槽型埋件體積小,施工非常方便。槽型預埋件的錨筋只有一排,而且槽型預埋件的槽鋼體積較小,不容易與主體結構的鋼筋發生干涉,施工周期短,大大提高施工進度。而平板預埋件所占的體積大,錨筋一般為兩排兩列布置,非常容易與主體結構的主筋發生干涉,由于施工工人不是非常清楚主筋的重要性,偶爾為了埋設平板預埋件而把主體結構的主筋鋸斷,這樣就會對建筑埋下安全隱患。另外,由于槽型預埋件的體積小,當主體結構為一較薄的板式結構時,只能采用槽型預埋件而不能采用平板式預埋件。
4.從是否方便幕墻龍骨的安裝角度比較

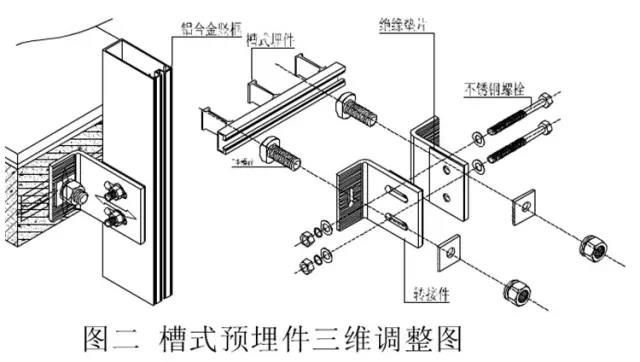

槽型預埋件與幕墻龍骨的轉接件采用T型螺栓連接,現場不需要焊接,安裝非常方便。槽型預埋件是通過在其槽口內能夠自由水平滑動的T型螺栓與幕墻龍骨轉接件相連接,轉接件與T型螺栓連接處在豎直方向上開長型孔,轉接件與幕墻龍骨連接處在垂直于幕墻面方向上開長型孔,這樣就實現了幕墻龍骨安裝的三維調整,安裝十分方便。如圖所示。平板預埋件也能實現三維調整,但是調整完之后需要焊接來固定,一方面給現場施工增加了難度,另一方面也增大了發生火災的可能性。
槽型預埋件與平板預埋件相比的缺點:
槽型預埋件與平板預埋件相比,最為明顯的缺點就是槽型預埋件的承載能力要比平板預埋件小很多,槽型預埋件的抗拉承載力設計值為32KN,抗剪承載力設計值為23KN,而平板預埋件的抗拉承載力設計值為140KN,抗剪承載力設計值為55KN左右,因此,當幕墻的跨度較大時,或者幕墻面離結構面較遠時,槽式預埋件就不合適了,只能選擇平板預埋件。
1.2 后補埋件

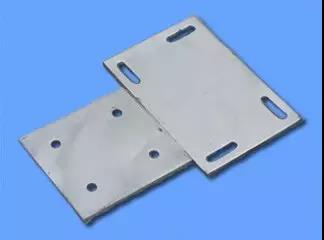

后補埋件即平板埋件,通過普通膨脹螺栓、化學錨栓或穿透螺栓(雙頭螺柱)以及焊接封閉鋼板等方式實現埋件的固定。
1.2.1 后補埋件的幾種施工方法

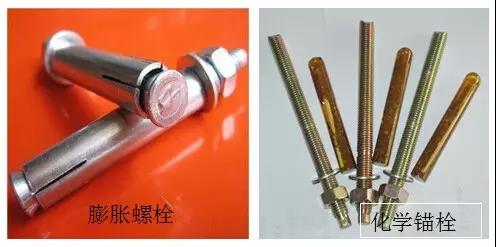

①普通膨脹螺栓固定
②化學錨栓固定
③穿透螺栓(雙頭螺柱)固定
④包箍鋼板焊接(通常用于柱或梁)
⑤后補做土建結構同時埋設預埋式埋件。
⑥以上幾種形式的復合形式。
1.3 埋件的埋設方式

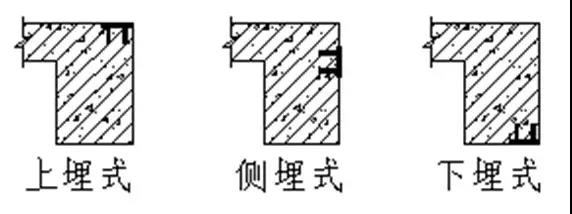

埋件按其在主體結構上的位置劃分,可分為上埋式、側埋式和下埋式,其中下埋式受力較為不利,應謹慎使用。
后補式埋件只能通過膨脹螺栓和化學錨栓和主體結構進行連接。由于后補式埋件的安裝質量受現場施工的條件和人員的影響非常大,不容易控制,經常達不到設計指標,尤其是國家已明文規定受拉部位不允許使用膨脹螺栓,所以盡量不采用后補式埋件。
1.埋件與主體的連接強度直接決定了整個幕墻的安全,必須嚴格控制。在埋件設計時應注意以下幾點:
(1)預埋式埋件錨筋與埋板的尺寸和位置在設計時應嚴格依據《玻璃幕墻工程規范》(JGJ102-2003)及《混凝土結構設計規范》(GB50010-2002)進行設計。
(2)注意錨筋的長度不要超過結構尺寸(如梁厚度),避免錨筋露出結構外。
(3)爪形埋件中A、B兩型錨筋宜采用螺紋鋼。C、D型的錨筋在設計時應考慮錨筋間的干涉及錨筋在安裝時與結構配筋之間的干涉問題。E、F型埋件適合于需要進行防雷的部位。
(4)埋板的大小在設計時應考慮幕墻的結構形式的需要。
2.重視埋件的技術要求
(1)預埋件技術要求是建設方必須重視的幕墻專項設計內容,根據其受力情況(拉、剪、彎)計算確定錨板規格、錨筋直徑、長度以及焊縫厚度等,其中錨板的最小厚度和錨筋的間距,錨筋到錨板邊緣距離,預埋件其承載力以及連接件與主體結構的錨固承載力必須通過計算或?qū)嵨镌囼?yàn)予以確認,符合規范要求,但是建設方常常對埋件專項設計不夠重視,甚至忽略規范要求,草草的安排土建施工預埋,這種缺乏科學的設計以及盲目預埋,既造成大量預埋件報費,又增加了幕墻安全隱患。
(2)后置埋件技術要求除考慮各類螺栓本身性能差異外,還要考慮基材性狀、錨固連接的受力性質、被連接 結構的類型、胡無抗震設防要求等因素。膨脹型螺栓、擴孔型螺栓不得用于受拉和邊緣受剪(邊距C<10hcf錨件有效錨固深度),拉剪復合受力的結構構件及生命線工程的非結構構件的后錨連接?;瘜W(xué)植筋及螺桿,在滿足錨固深度的化學植筋和螺桿可應用
